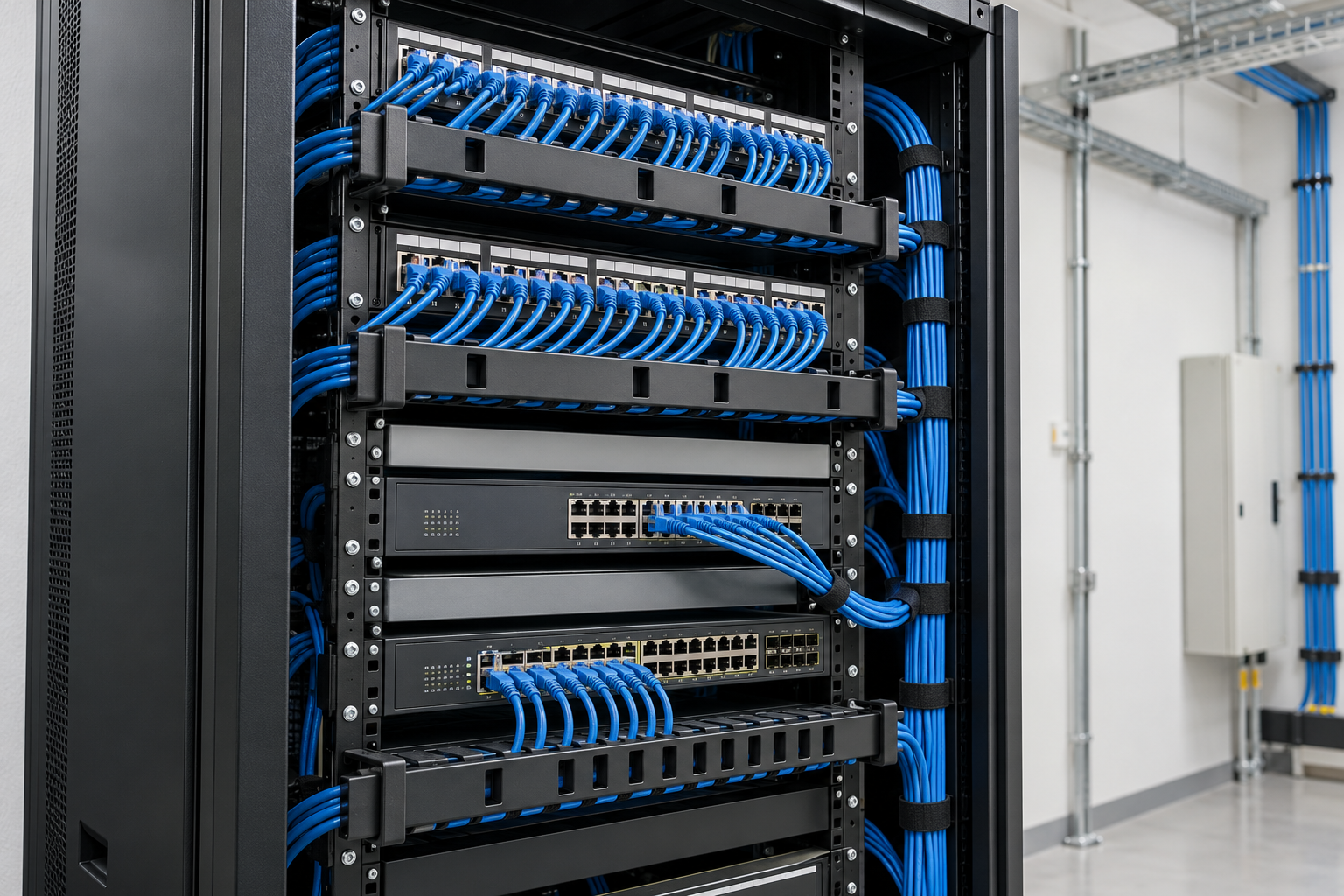

Como certificar cabeamento estruturado e fibra óptica em uma indústria: o que exigir da empresa instaladora

Em uma indústria, a rede conecta computadores, câmeras, controle de acesso, pontos de Wi-Fi e equipamentos utilizados na operação. Quando uma instalação termina, ver todos esses sistemas se comunicando é um bom começo. Mas ainda falta uma pergunta: o cabeamento atende ao desempenho que foi contratado?

A certificação de cabeamento estruturado responde a essa pergunta com medições e relatórios. Ela compara os resultados dos enlaces aos limites técnicos selecionados. Na fibra óptica, os ensaios verificam perdas de sinal e, conforme o escopo, caracterizam eventos ao longo do percurso.

Este guia ajuda gestores de TI, Engenharia, Facilities e Operações a conferir uma entrega, contratar ensaios ou avaliar o reaproveitamento de uma rede existente. O objetivo é ter evidências para aprovar a infraestrutura e informações úteis para mantê-la depois.

Por que certificar o cabeamento estruturado antes de aceitar uma instalação?

Imagine uma ampliação de fábrica: novos pontos de rede foram instalados, os switches estão ligados e as câmeras transmitem imagens. A comunicação funciona, mas isso não demonstra, sozinho, que todos os enlaces atendem aos requisitos do projeto.

Terminações inadequadas, cabos danificados e outras condições podem comprometer o desempenho físico. A certificação ajuda a encontrar não conformidades antes do aceite e oferece uma referência documentada para futuras intervenções.

Em projetos de cabeamento estruturado para empresas, vale definir os ensaios já na proposta. Assim, contratante e instaladora sabem o que será medido, quais resultados serão entregues e como as reprovações serão tratadas.

Certificação não é o mesmo que testar se a rede está funcionando

Um teste de continuidade verifica conexões básicas. Um certificador de campo compara o desempenho do enlace com limites técnicos. A presença de comunicação entre dois equipamentos não substitui essa avaliação.

Usar cabos e conectores identificados como Cat6 não basta para declarar toda a instalação conforme. A montagem e o conjunto instalado também precisam atender aos requisitos selecionados.

Problemas que podem aparecer depois de uma instalação sem certificação

• Instabilidade: falhas intermitentes associadas ao enlace físico.
• Desempenho insuficiente: dificuldade para operar na velocidade prevista.
• Problemas de alimentação PoE: condições de resistência e desequilíbrio que exigem avaliação adequada.
• Manutenção demorada: pontos sem identificação e sem histórico de medições.

Em ambiente industrial, o projeto também precisa considerar proximidade de circuitos elétricos, motores, inversores, temperatura e condições de instalação. Um relatório aprovado não substitui a avaliação desses fatores nem garante ausência de interferência em todas as condições de operação.

Nem toda falha vem dos cabos: switches, configurações e equipamentos também podem ser a causa. Os ensaios ajudam a delimitar a investigação, sem prometer resolver qualquer problema de rede.

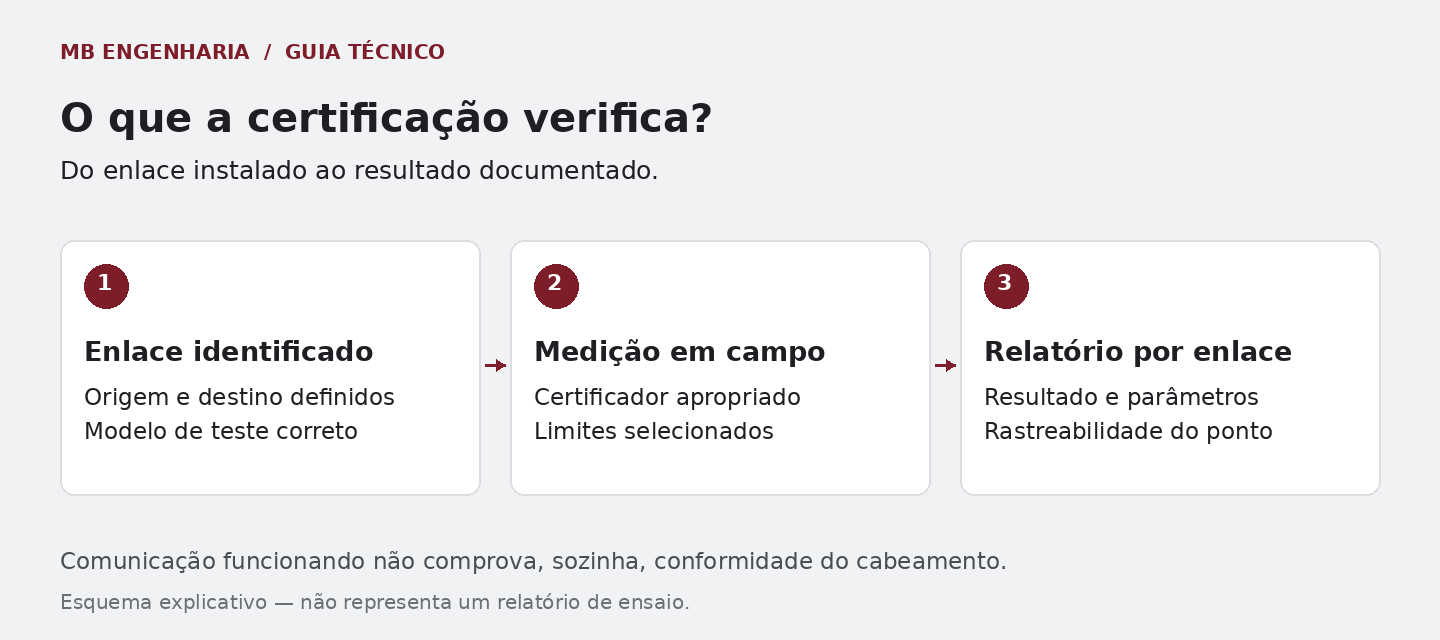

Como é feita a certificação de cabeamento estruturado?

A equipe identifica os enlaces, verifica a configuração da instalação e prepara um certificador apropriado. O limite de teste deve corresponder à categoria ou classe contratada e ao modelo de enlace. Adaptadores e parâmetros incorretos podem tornar o resultado inadequado para o aceite pretendido.

Entre os parâmetros encontrados em relatórios de cabeamento metálico estão:

A lista é ilustrativa: não substitui o conjunto de ensaios exigido pelo limite escolhido. Para aplicações PoE, verifique também quais avaliações de resistência e desequilíbrio foram previstas.

Permanent Link ou Channel: o que foi testado?

Permanent Link avalia a parte fixa do cabeamento, sem os cordões de uso dos equipamentos. Channel inclui os cordões que compõem o canal ensaiado. A escolha determina os adaptadores, os limites e a abrangência do resultado.

Para o gestor, a pergunta prática é: o relatório corresponde à infraestrutura que está sendo entregue? Um teste de canal não deve ser apresentado como se fosse, automaticamente, um ensaio do enlace permanente. A configuração precisa estar explícita.

Como funciona a certificação da fibra óptica?

A avaliação óptica utiliza instrumentos e procedimentos próprios. Inspeção, limpeza das conexões, identificação das fibras e definição dos critérios devem fazer parte do planejamento dos testes.

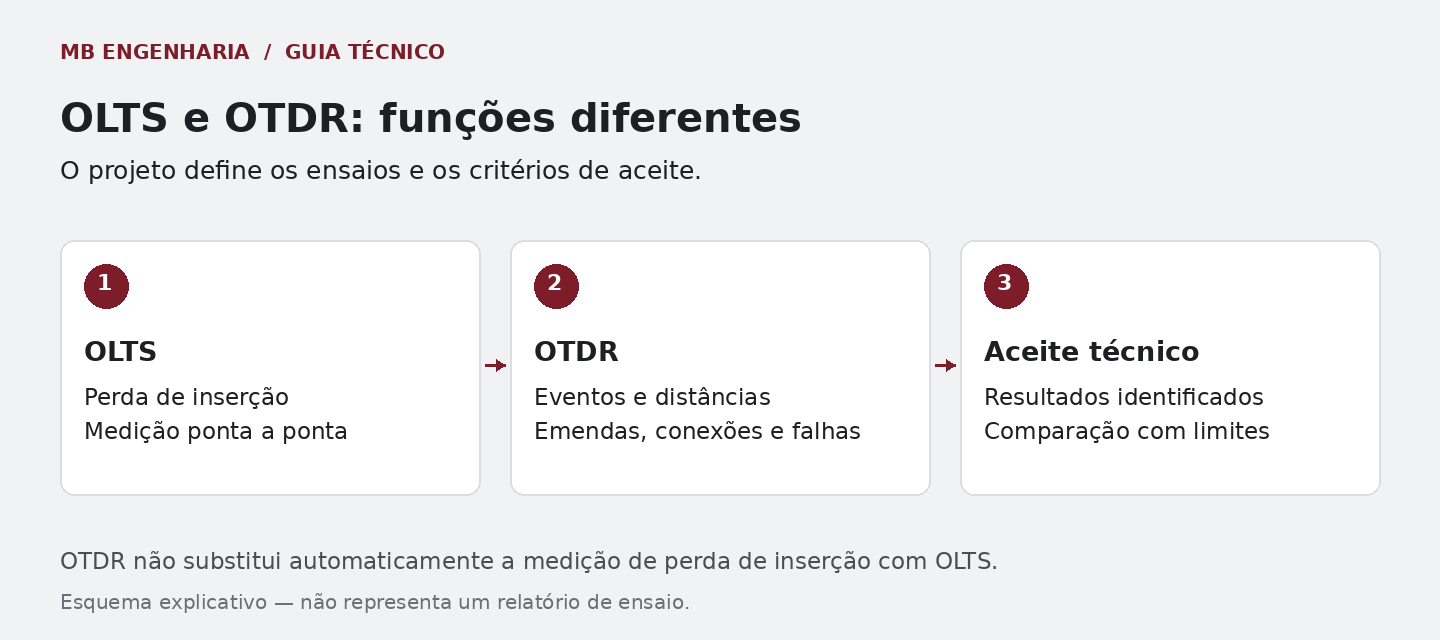

A medição de perda de inserção utiliza fonte de luz e medidor de potência, separados ou reunidos em um OLTS. O resultado é comparado ao orçamento de perdas definido para o enlace e aos requisitos aplicáveis.

OTDR e OLTS não são equivalentes. Um traço de OTDR não substitui automaticamente o ensaio de perda de inserção. Os métodos têm funções distintas e podem ser complementares.

Em um backbone entre setores ou edifícios, o relatório deve permitir reconhecer origem, destino, identificação das fibras, comprimentos de onda, método de referência, resultados e limites utilizados. Quando houver OTDR no escopo, solicite os traços e as condições relevantes do ensaio.

Para planejar uma implantação de rede estruturada e fibra óptica, combine os critérios de entrega antes da execução. Isso evita receber apenas uma indicação de que “a fibra passou sinal”.

Quais normas técnicas devem ser consideradas?

As referências devem ser escolhidas pelo responsável técnico conforme o ambiente, o sistema e o contrato. Entre as famílias a avaliar estão a ABNT NBR 14565, a ISO/IEC 11801, a ANSI/TIA-568 e a ISO/IEC 14763-3, voltada aos ensaios de cabeamento óptico instalado.

A ABNT NBR 14565 trata de cabeamento estruturado para edifícios comerciais; sua utilização não dispensa a análise dos requisitos específicos do ambiente industrial. A família ISO/IEC 11801 também contempla diferentes ambientes, incluindo instalações industriais.

Informe na especificação a norma, a edição adotada, a categoria ou classe e a configuração de teste. A consulta ao catálogo e ao texto aplicável deve ocorrer antes da contratação: referências genéricas ou edições antigas copiadas de outros projetos podem gerar divergências.

O que exigir da empresa instaladora antes do aceite?

A entrega deve permitir conferir o que foi executado e relacionar cada resultado ao ponto instalado. Um relatório sem identificação consistente perde utilidade na manutenção e dificulta a fiscalização.

Compare a quantidade e os identificadores dos relatórios com a relação de pontos contratados. Resultados de uma amostra não demonstram, por si só, a conformidade dos demais enlaces.

Também confira data, local e identificação do instrumento. Combine a entrega de arquivos legíveis e, quando previsto, dos arquivos nativos de medição. Registre as pendências e associe o aceite às evidências correspondentes ao escopo.

Quando contratar uma certificação em uma rede existente?

Os ensaios também podem apoiar decisões sobre uma infraestrutura em uso. As situações mais comuns incluem:

• Expansão da fábrica: verificar enlaces que serão reaproveitados para novos equipamentos.
• Mudança de layout: avaliar pontos alterados, remanejados ou estendidos.
• Falhas recorrentes: investigar a condição da camada física.
• Modernização: verificar critérios de desempenho para a aplicação prevista.
• Ausência de documentação: estabelecer identificação e uma referência técnica da instalação.

Em uma rede ativa, planeje o acesso às duas extremidades e as desconexões necessárias. A janela de ensaio deve ser combinada com a operação, especialmente quando o enlace atende produção, segurança ou sistemas essenciais.

Certificar um enlace não comprova que toda a rede está dimensionada para uma expansão. Capacidade dos equipamentos, arquitetura e necessidades da operação precisam ser avaliadas separadamente. Em falhas recorrentes, a manutenção técnica dos sistemas pode exigir investigação mais ampla.

Perguntas frequentes sobre certificação de cabeamento estruturado e fibra óptica

É obrigatório certificar todos os pontos de uma indústria?

A exigência depende do projeto, do contrato e dos requisitos aplicáveis. Quando a entrega prevê certificação integral, cada enlace do escopo deve ter seu resultado. Não trate a aprovação de uma amostra como aprovação de toda a instalação.

Qual é a diferença entre certificação Cat6 e Cat6A?

As categorias possuem limites e faixas de frequência diferentes. O certificador precisa estar configurado para o requisito contratado. Aprovação em um limite menos exigente não comprova atendimento a outro de maior desempenho.

Um cabo que funciona pode reprovar?

Sim. Estabelecer comunicação não demonstra que todos os parâmetros físicos estão dentro dos limites. O desempenho precisa ser medido conforme a configuração escolhida.

O teste com OTDR é suficiente para certificar fibra óptica?

Não deve ser tratado como substituto automático da medição de perda de inserção. Defina os ensaios de aceite com base no projeto e nos requisitos aplicáveis, distinguindo a perda de ponta a ponta da caracterização de eventos.

Quais documentos devo receber?

Relatórios identificados por enlace ou fibra, critérios de aprovação, condições relevantes do ensaio e identificação dos instrumentos. A documentação da instalação executada também deve ser entregue quando prevista no escopo.

É possível certificar cabeamento já instalado?

Sim, desde que haja acesso e condições para o ensaio adequado. Combine previamente as interrupções necessárias e a abrangência da avaliação. Eventuais correções devem ser orçadas e autorizadas conforme o contrato.

Quanto custa a certificação de cabeamento estruturado?

O orçamento depende da quantidade de enlaces, categoria, tipo de fibra, ensaios, acesso e documentação. Em uma indústria, considere ainda deslocamentos internos, integração de segurança e janelas de trabalho. A quantidade de pontos, sozinha, não descreve todo o serviço.

Como solicitar uma avaliação técnica?

A MB Engenharia executa instalações, ampliações e adequações de cabeamento estruturado e fibra óptica para indústrias e empresas. Com equipe própria e responsabilidade técnica, atende São Paulo capital, ABC Paulista e interior.

Para solicitar uma proposta, informe a cidade, a quantidade aproximada de pontos ou fibras, o tipo de instalação e o motivo da avaliação. Se houver planta, relação de pontos ou relatórios anteriores, esses documentos ajudam a definir o escopo.

A certificação de cabeamento estruturado deve produzir uma entrega que você consiga conferir: enlaces identificados, critérios claros e resultados rastreáveis. É essa organização que permite aprovar o serviço com mais segurança e manter uma base útil para a operação.
